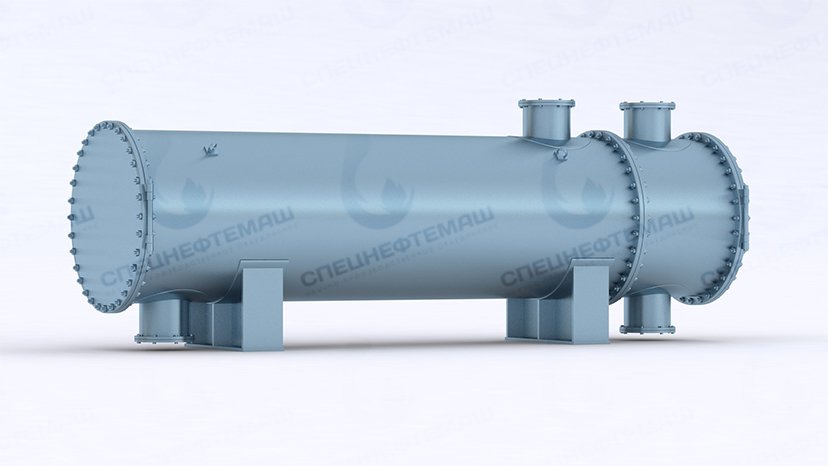

Теплообменник с плавающей головкой

Теплообменник с плавающей головкой
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация


Общее описание:

Кожухотрубчатые теплообменные аппараты с плавающей головкой типа ТП следует применять для загрязненных сред при больших разностях температур кожуха и труб.

Техническое параметры:

Теплообменные аппараты этой группы изготавливаются на условное давление 1,0-8,0 МПа, диаметром 325-1200 мм, с поверхностью теплообмена до 914,5 м2. Кожухотрубчатые теплообменные аппараты типа ТП применяют при температуре от минус 30 ºC до плюс 450 ºC.

В теплообменниках с плавающей головкой теплообменные трубы закреплены в двух трубных решетках, одна из которых неподвижно связана с корпусом, а другая имеет возможность свободного осевого перемещения, что исключает возможность температурных деформаций кожуха и труб.

Теплообменники ТП изготавливаются согласно ТУ 3615-001-24009276.

Заказать теплообменники по низкой цене и с доставкой в Жуковку Вы можете в компании ООО НПО Спецнефтемаш..

Основные типы:

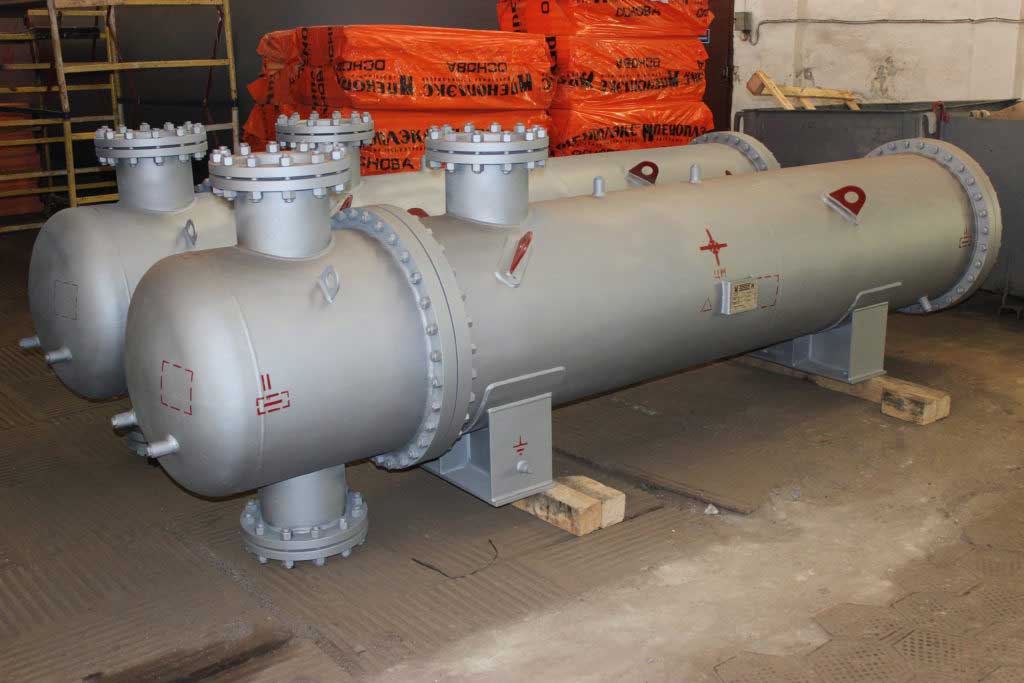

Теплообменники кожухотрубчатые с плавающей головкой бывают двух типов: горизонтальные и вертикальные.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, теплообменное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное теплообменное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Пример условного обозначения приз заказе теплообменника ТП:

1000ТПГ-1,6-М1/25-6-2-У-И, где
1000 – диаметр кожуха, мм;
ТПГ – теплообменник с плавающей головкой горизонтальный;
1,6 – давление в кожухе, МПа;
М1 – материальное исполнение;
25 – диаметр теплообменных труб, мм;
6 – длина теплообменных труб, м;
2 – двухходовой по трубному пространству;
У – климатическое исполнение;
И – с деталями для крепления изоляции.

1000ТПВ-1,6-М1/25-6-2-У-И, где
1000 – диаметр кожуха, мм;
ТПГ – теплообменник с плавающей головкой вертикальный;
1,6 – давление в кожухе, МПа;
М1 – материальное исполнение;
25 – диаметр теплообменных труб, мм;
6 – длина теплообменных труб, м;
2 – двухходовой по трубному пространству; У – климатическое исполнение;
И – с деталями для крепления изоляции.

Типовые чертежи:

Теплообменник
